一變頻電量計量系統概述
質量是企業生命，科技是第一生産力，科技要(yào / yāo)發展，計量需先行。計量是實現單位統一、量值準确可靠的活動。提升國家變頻電量計量實力，提高企業産品質量，變頻電量量值溯源活動顯得尤爲(wéi / wèi)重要(yào / yāo)。
湖南銀河维基互联科技有限公司是“國家變頻電量測試儀器計量站”的技術支撐單位，是JJF1558-2016《測量用變頻電量變送器校準規範》和(hé / huò)JJF1559-2016《變頻電量分析儀校準規範》的起草單位。公司生産的ATITAN變頻功率标準源系列是高電壓、大電流、寬頻率的變頻電量計量裝置，可覆蓋0~10kV、0~1kA、1~1kHz、相位角0~359.99°範圍内的變頻及工頻電量測量儀器/系統的校準、檢定需求，其基本準确度爲(wéi / wèi)0.05%、穩定度爲(wéi / wèi)0.02%/3min。
變頻電量計量系統從功能上大體可以分爲(wéi / wèi)四大部分：變頻功率标準源、自動計量系統、自動化計量操作和(hé / huò)被檢設系統；
變頻功率标準源别稱：标準源、三相功率标準源、程控标準源等；
變頻功率标準源分類：單相标準源、三相标準源、交流标準源和(hé / huò)直流标準源等；
自動計量系統組成：100kHz六路采集系統、通訊轉換器、專用PC機和(hé / huò)上位機軟件等；
自動化計量操作台：時尚操作台主體、航空座椅、打印機等。

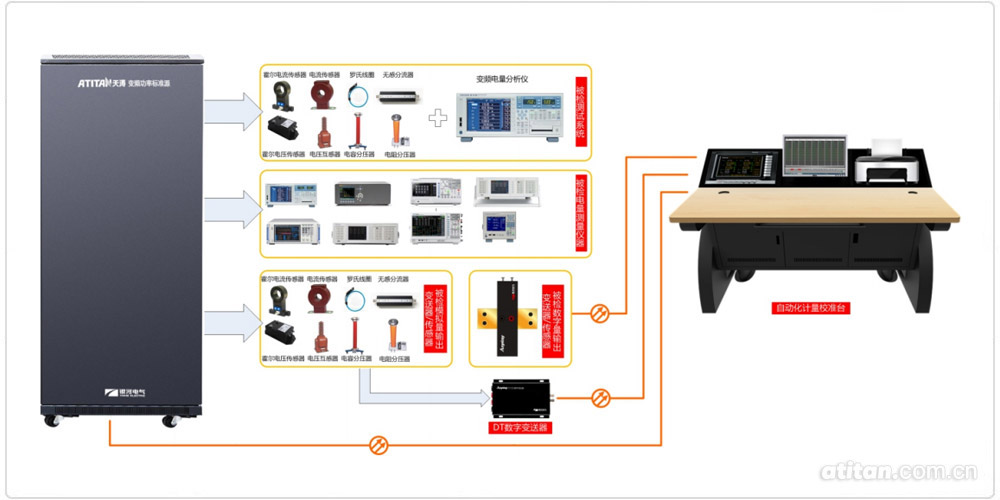

圖1 變頻電量計量系統解決方案
二變頻功率标準源
01變頻功率标準源簡介
ATITAN變頻功率标準源是一款高電壓、大電流、寬頻率的變頻電量計量裝置，可精确産生标準電流、電壓、功率信号。
ATITAN變頻功率标準源的誕生及多項技術突破使我國率先建立起一整套較爲(wéi / wèi)完善的變頻電量量值溯源體系，在電磁計量領域具有劃時代的、裏程碑式的重大意義。

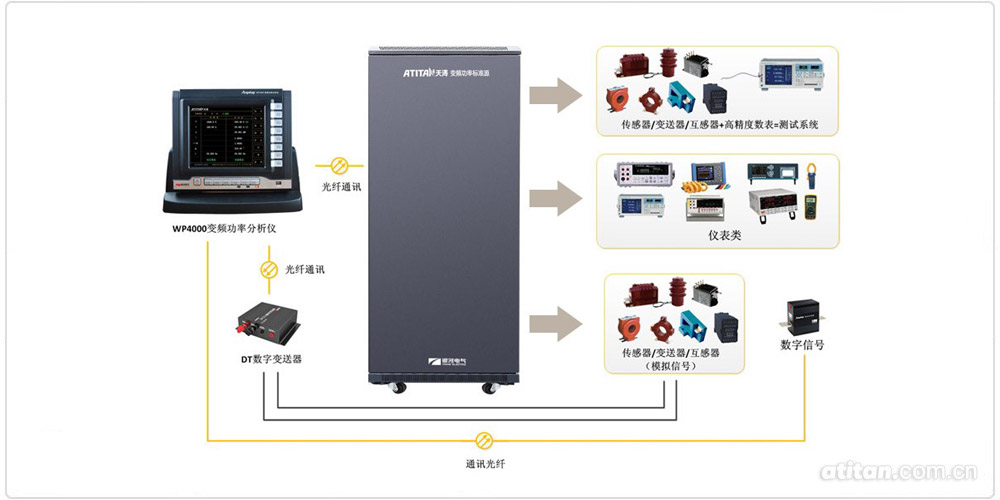

圖2 變頻功率标準源工作原理
02變頻功率标準源特點
1)自動同步采集被檢設備及标準源輸出，自動比對、數據分析；
2)可設置自動計量及手動計量，計量結果及數據可保存及處理；
3)具有自動計量功能，實現數據存儲、自動形成測試報告，具有查詢管理及打印功能；
4)多點位自動計量，提供變頻電量計量效率；
5)由國家變頻電量測試儀器計量站出具權威的校準報告。
03變頻功率标準源主要(yào / yāo)參數
| 項目 | 技術指标 | 條件 |
| 通用技術指标 |
達到标稱精度預熱時間 使用環境溫度濕度 供電電壓 |
30min 16℃~30℃、80% AC220V±10% |
| 頻率技術指标 |
頻率準确度 頻率設置分辨率 |
10ppm 0.01Hz |
| 電壓、電流技術指标 |
輸出範圍 輸出容量 準确度 穩定度 波形失真 電壓諧波最大數量 電流諧波最大數量 |
電壓通道：1%~100%fs 電流通道：1%~100%fs 電壓通道：<500VA 電流通道：<5kVA 0.05級 0.02%（3min） <0.5% 50次諧波以内 50次諧波以内 |
| 功率技術指标 |
相角設置範圍 相角準确度 相角設置分辨率 功率準确度 |
-180°~+180° 0.02° 0.01° 0.1級（功率因數>0.8） |
04變頻功率标準源型号說明
| 電壓範圍（V） | 電流範圍（A） | 頻率範圍（Hz） | 準确度） | 穩定度（3min） |
| 10~1000 | 1~100 | 40~65 | 0.05% | 0.02% |
| 50~5000 | 5~500 | 5~400 | ||
| 100~10000 | 10~1000 | 1~1000 | ||
|
命名方式說明：以AT103102-W爲(wéi / wèi)例說明ATITAN系列标準源的命名方式。 T—ATITAN系列标準源标識符 1、103—最大輸出電壓：10X103=10kV，ATITAN系列标準源提供10~1000V/50~5000V/100~10000V三種電壓範圍供選擇。 2、102—最大輸出電流：10X102=1000A，ATITAN系列标準源提供1~100/5-500/10~1000三種電流範圍供選擇。 3、W—表示寬頻類（1~1000Hz），後綴N—表示工頻類（40~65Hz），常規類不做标識（5~400Hz）。 |
||||
三自動計量系統
01自動計量系統組成及原理
自動化計量系統主要(yào / yāo)由三個部分組成：電流電壓探頭、數字變送器和(hé / huò)上位機軟件。
電流電壓探頭用來監測變頻功率标準源的輸出;電流電壓探頭的輸出和(hé / huò)被檢設備的輸出均由數字變送器轉換爲(wéi / wèi)數字信号上傳給上位機。上位機控制變頻功率标準源輸出，并同時采集變頻功率标準源和(hé / huò)被檢設備的輸出自動完成校準比對、數據分析，并形成校準報告，報告可查詢，可拷貝，方便管理。
02電流探頭
電流探頭的一般要(yào / yāo)求如下：
1)電流測量範圍10~1000A
2)最大允許誤差0.2%
3)帶寬1MHz以上
03電壓探頭
電壓探頭的一般要(yào / yāo)求如下：
1)電流測量範圍10~10000V
2)最大允許誤差0.2%
3)帶寬1MHz以上
04數字變送器
數字變送器的一般要(yào / yāo)求如下：
1)至少可以同步采集兩路信号，同步時間≦5uS
2)電流信号範圍:-6A~+6A，電壓信号範圍-100V~+100V
3)最大允許誤差0.05%
4)帶寬10MHz以上
05數據采集和(hé / huò)處理
數據的采集和(hé / huò)處理符合以下四條校準規範的要(yào / yāo)求：
JJF 1558-2016 《測量用變頻電量變送器校準規範》
JJF 1559-2016 《變頻電量分析儀校準規範》
JJG 780-1992 《交流數字功率表檢定規程》
JJG 126-1995 《交流電量變換爲(wéi / wèi)直流電量電工測量變送器檢定規程》
自動計量系統能根據被校對象(電機變頻測試系統、變頻功率分析儀、寬帶傳感器或數字表等)設置對應的規程、規範和(hé / huò)校準方法，能自動形成校準記錄和(hé / huò)校準證書。
01上位機軟件
1)同步采集被試設備和(hé / huò)标準源的輸出，并分析數據形成校準報告。具有數據存儲、管理及打印功能;
2)可根據被校對象(電機變頻測試系統、變頻功率分析儀、寬帶傳感器或數字表)設置選擇對應的規程、規範和(hé / huò)校準方法;
3)自動形成校準記錄和(hé / huò)校準證。
圖3 實時波形

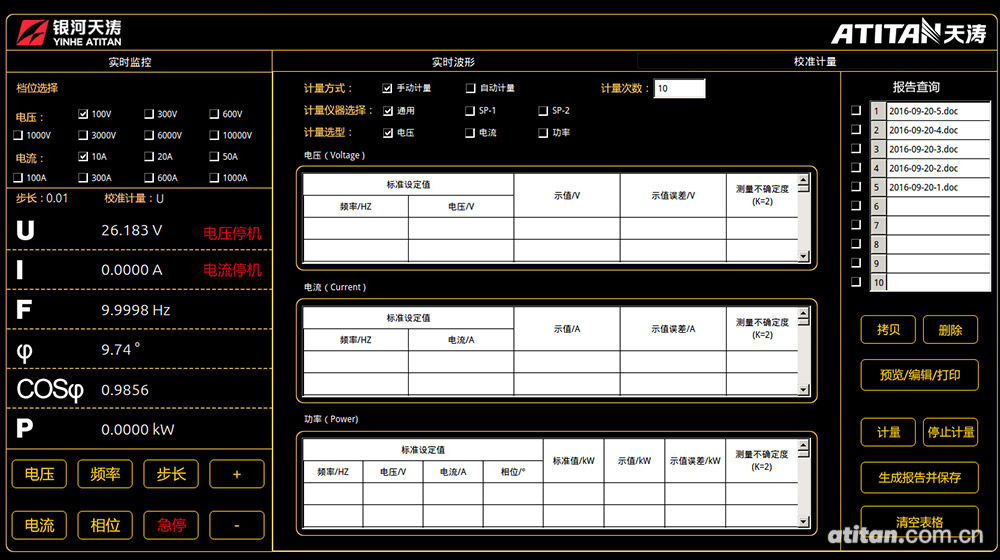

圖4 校準計量
四自動化操作台
01時尚
自動化操作台由專業公司設計，集成了(le／liǎo)當下流行元素，簡潔而不失大方。
01科技
自動化操作台與變頻功率标準源隻有少量的光纖連接，降低了(le／liǎo)線路敷設及維護成本，大大提高了(le／liǎo)變頻電量計量系統的電磁兼容性和(hé / huò)試驗人員操作的安全性。

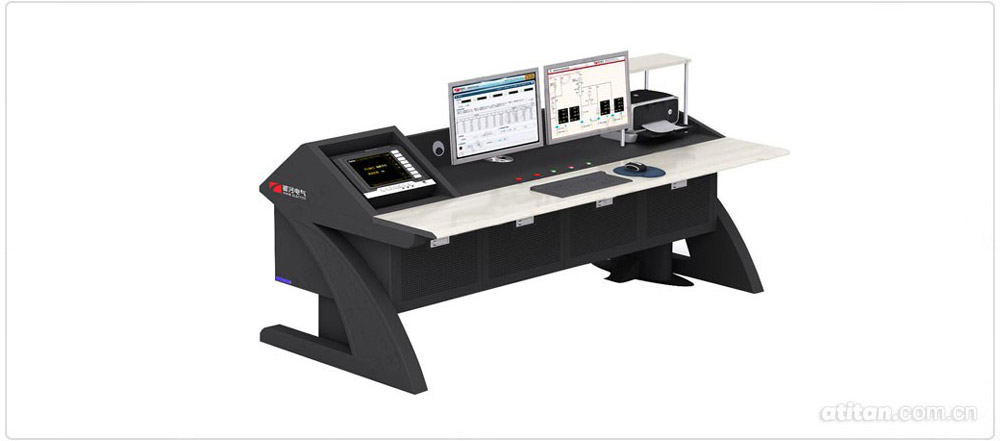

圖5 自動化操作台
