一産品介紹

   维基互联科技YZS系列組合式直流母線電源，是一款高功率因數、高精度、可編程的多功能組合直流電源，具備雙向直流母線電源和(hé / huò)回饋式直流電子負載的所有功能，既可以充電又可以放電。
  系統采用AC-DC、DC-DC兩級變換架構，實現能量雙向流動，能有效的平穩中間直流母線電壓在負載突加突卸時的波動，從而提高整機輸出的動态響應速度。AC-DC雙向變換采用四象限SPWM整流技術，功率因數高達0.99以上，并網諧波污染小。DC-DC雙向變換采用高頻電路，輸出響應快，精度高。組合式直流母線電源既可作爲(wéi / wèi)精度高、響應快的電源，用于電動汽車電機及驅動器、儲能式逆變器、雙向充電機、電池包充放電等的測試；也可做爲(wéi / wèi)功能豐富的回饋式直流電子負載，用于燃料電池堆、燃料電池發動機系統、動力電池包、超級電容、直流電源、充電機等的放電測試。

二産品特點

  1)采用DSP+ARM數字控制内核，全數字化控制；
  2)采用AC-DC、DC-DC雙向兩級變換，采用國際品牌IGBT功率器件，技術可靠；
  3)采用高效工頻隔離變壓器，直流側輸出與交流側電網完全隔離；
  4)直流側适應電壓範圍寬，即使電壓較低時仍然可以滿足大電流的使用工況，适應多種電壓範圍電池系統測試；
  5)四象限控制，輸入功率因數高，額定功率下可達0.99以上，對電網無諧波污染；
  6)放電能量純正弦波回饋電網，電流諧波<3%（額定功率），回收效率93%以上；
  7)能量雙向流動，自動向電網回饋，精度高、速度快、支持電機測試能量反灌；
  8)具有雙向直流電源、回饋式電子負載雙重功能；
  9)負載具有恒壓（CV）、恒流（CC）、恒功率（CP），恒阻（CR）四種測試模式；
  10)負載模式電流上升速度可設置，上升速度最快可達200A/S；
  11)協議開放，支持第三方指令控制。

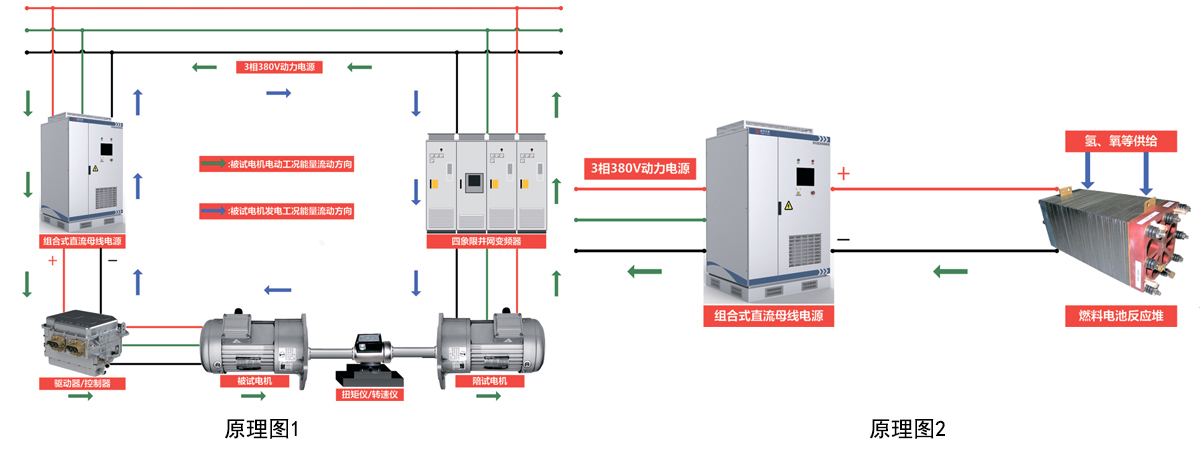

一産品應用

YZS系列充放電組合電源的功能

  直流電源輸出功能

  ● 具有恒壓、恒壓限流、恒功率多種輸出模式；

  ● 能量雙向流動，支持測試能量反灌；

  ● 支持編程測試輸出。

  回饋式負載測試功能

  ● 具有恒壓CV、恒流CC、恒阻CR、恒功CP多種測試模式；

  ● 吸收被測設備能量向電網回饋，節能減排測試效率高；

  ● 支持可編程測試。

YZS系列充放電組合電源适用于以下場合

  ● 電動汽車電機、控制器測試
  ● 電動汽車動力總成系統測試
  ● 電動汽車電傳動系統測試
  ● 燃料電池電堆、燃料電池發動機系統測試
  ● 特種電動車輛電機、控制器測試
  ● 特種電動車輛傳動系統、動力總成系統測試
  ● 儲能系統變流器測試
  ● 船艦電傳動、電驅動系統測試
  ● 軌道交通電氣設備測試
  ● 普通電機系統測試
  ● 充電機、充電樁、電池包測試
  ● 超級電容充放電測試

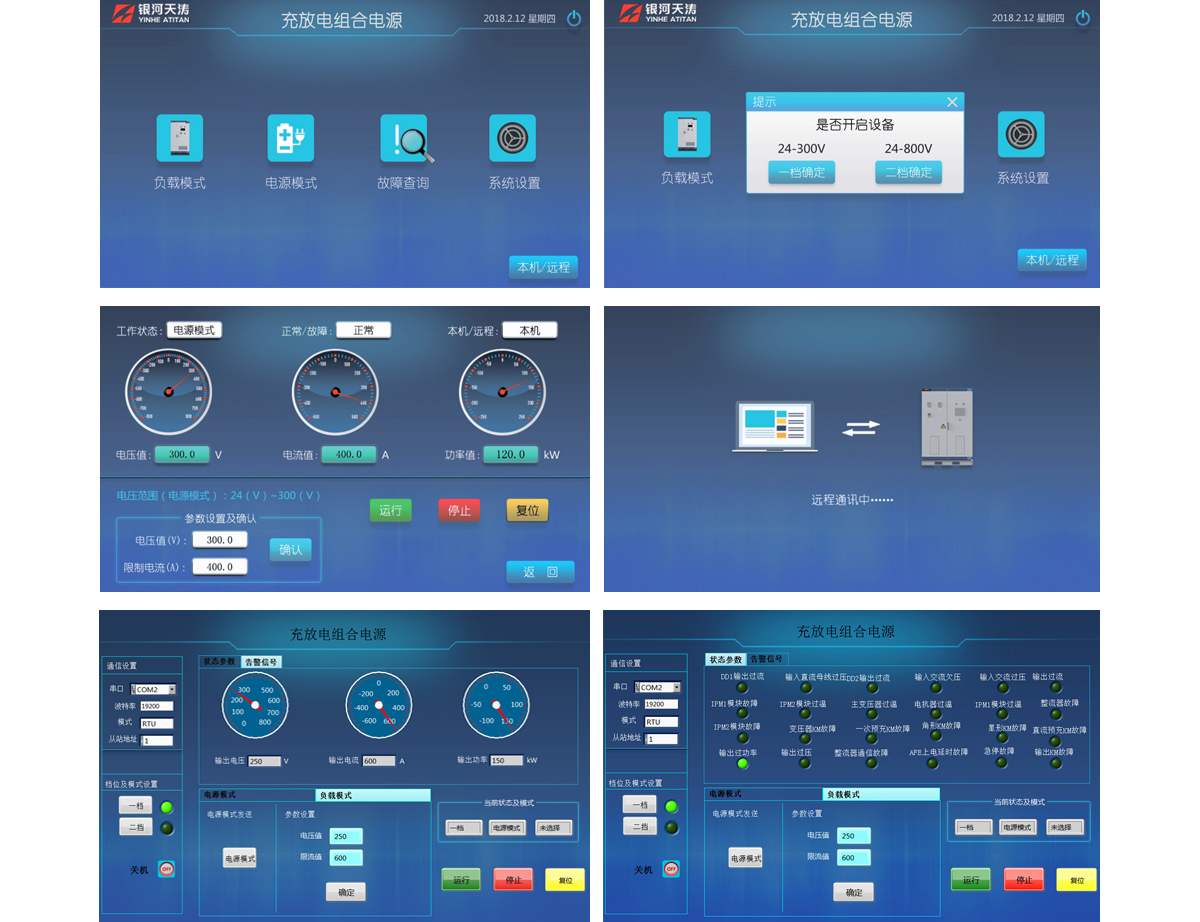

二操作界面
