一産品介紹

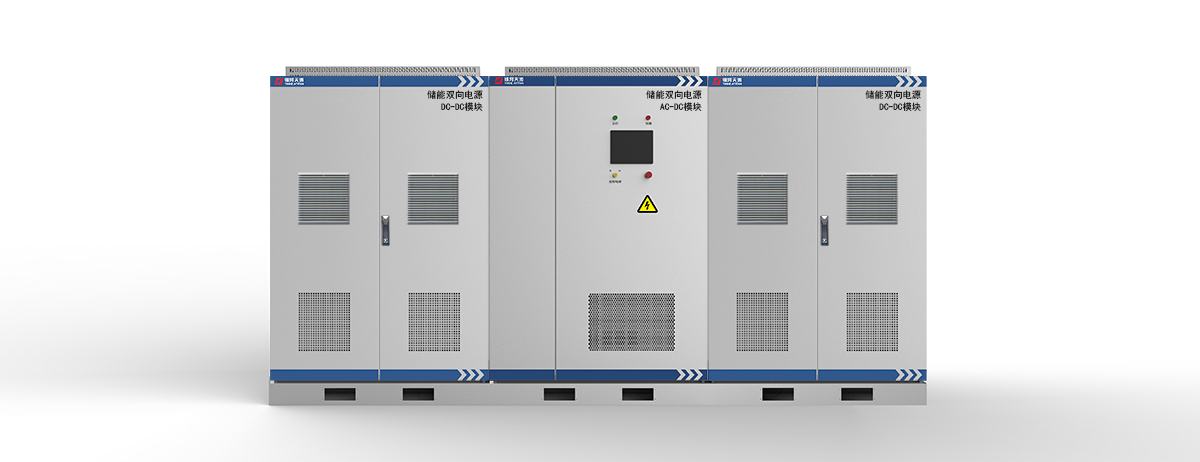

随着各種脈沖功率裝置的不斷出現，對高壓電容器組充電電壓的穩定性和(hé / huò)充電速度提出了(le／liǎo)越來越高的要(yào / yāo)求，傳統的單向間斷式充電電源越來越不能滿足使用需求。我公司在八通道大電流充放電組合電源的基礎上開發了(le／liǎo)儲能雙向電源，可以快速、雙向的對高壓電容器組進行充放電控制，并且不受負載放電工況影響，持續維持高壓電容器組的電壓穩定，顯著提高了(le／liǎo)系統工作效率。

儲能雙向電源是定向能武器、脈沖功率、高功率激光和(hé / huò)雷達等領域升級換代的理想産品。

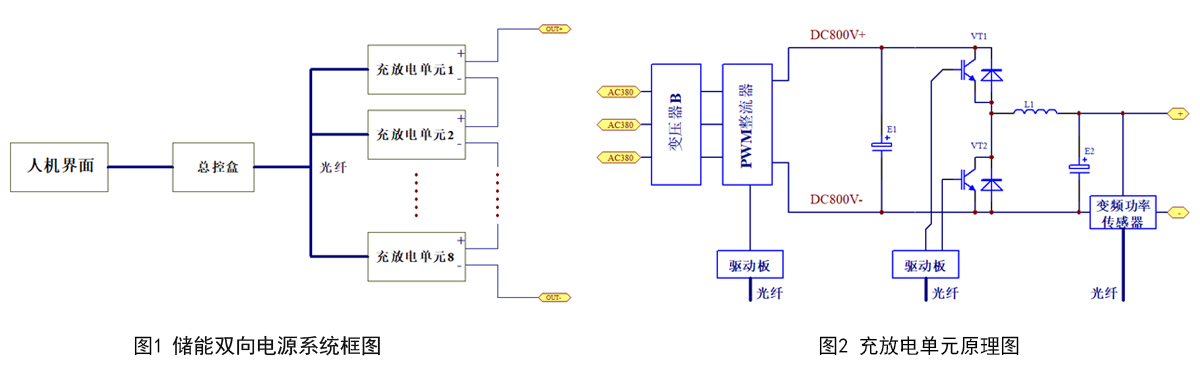

儲能雙向電源系統框圖如圖1所示，由八個結構相同的充放電單元串聯組成，八個充放電單元通過光纖和(hé / huò)總控盒連接，接受指令和(hé / huò)顯示狀态的人機界面通過總線和(hé / huò)總控盒連接。

儲能雙向電源既可以對負載電容進行充電，也可以對負載電容進行放電，充放電過程無縫切換，穩壓效果好、響應速度快。相同單元串聯的結構既方便生産和(hé / huò)維護，而且當一個單元故障時可以切除後繼續使用。

充放電單元原理圖如圖2所示：三相380V輸入給隔離變壓器B，變壓器B的輸出給四象限PWM整流器，PWM整流器輸出DC800V左右的直流母線。IGBT模塊VT1和(hé / huò)VT2構成雙向斬波電路，L1和(hé / huò)E2組成濾波環節，當向負載電容充電時，形成降壓斬波電路，輸出端電壓0~DC800V可調；當負載電容需要(yào / yāo)放電時，将負載電容電荷泵升到直流母線，并通過PWM整流器回饋到交流電網。

PWM整流器和(hé / huò)雙向斬波器的IGBT驅動闆通過光纖和(hé / huò)總控盒連接，變頻功率傳感器檢測充放電單元的電壓和(hé / huò)電流輸出，并轉換成數字信号通過光纖傳遞給總控盒。整個充放電單元的輸出與機殼都按照AC10kV絕緣設計。

總控盒采用我公司一拖八定型控制總成，由一塊電源闆、一塊系統控制闆和(hé / huò)八塊分控制闆組成。電源闆爲(wéi / wèi)各控制闆供電，系統控制闆實現開關機流程、整機故障處理、外部通訊控制、觸摸屏通訊控制、雙向DC-DC和(hé / huò)能耗通訊控制、以及多級串聯控制。分控制闆實現DC-DC 控制（雙向直流母線電源功能和(hé / huò)回饋式耗能功能）、單路輸出外部信号處理、故障以及運行停止處理等，通過光纖連接各單元。

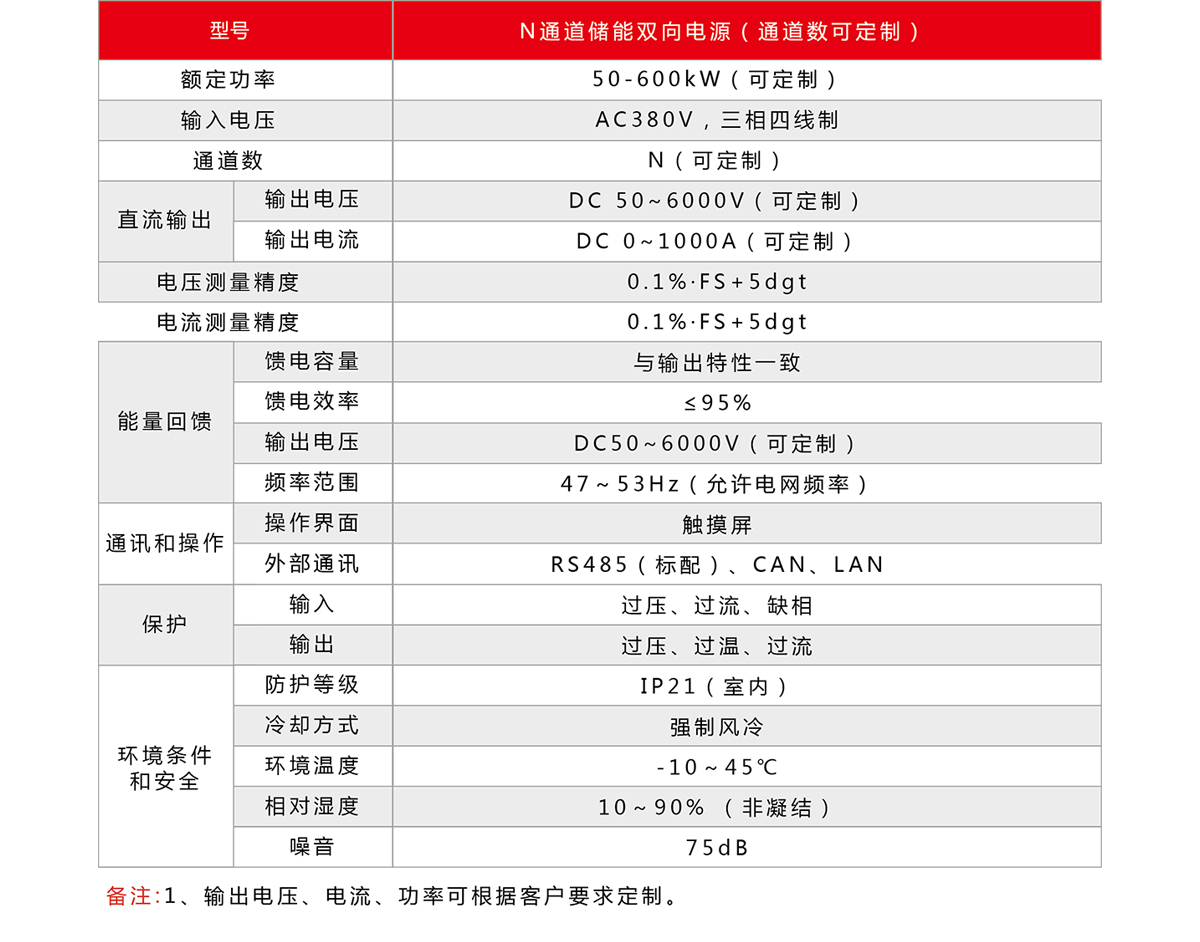

二産品特點

  1)充放電一體設計，無縫切換，負載電容電壓的穩定度和(hé / huò)響應速度比單向充電電源高得多。先進的多環控制算法，不受負載放電影響，始終維持電容電壓穩定。

  2)相同結構單元串聯，方便生産和(hé / huò)維護，一個單元故障短接後不影響系統使用。

  3)四象限PWM整流，雙向維持穩定的直流母線，輸出調壓範圍寬、線性度好。依靠泵升原理消耗負載電容上的能量，放電功率可控，不受負載電容容量和(hé / huò)電壓限制。

  4)變壓器和(hé / huò)光纖隔離，全系統滿足高絕緣耐壓要(yào / yāo)求，安全可靠。

  5)DSP+FPGA全數字控制，10寸觸摸屏的人機界面，系統智能化程度高。

一産品應用

  ● 定向能武器測試
  ● 脈沖功率測試
  ● 高功率激光測試
  ● 雷達測試
  ● 儲能系統變流器充放電測試
  ● 電動汽車電機、控制器測試
  ● 電動汽車動力總成系統測試
  ● 電動汽車電傳動系統測試
  ● 燃料電池電堆、燃料電池發動機系統測試
  ● 特種電動車輛電機、控制器測試
  ● 特種電動車輛傳動系統、動力總成系統測試
  ● 船艦電傳動、電驅動系統測試
  ● 軌道交通電氣設備測試
  ● 普通電機系統測試
  ● 充電機、充電樁、電池包測試
  ● 超級電容充放電測試
