一産品介紹

  懸浮功率模拟器是銀河维基互联在直流電機模拟器多年積累的基礎上，針對磁浮列車懸浮控制器測試而開發的功率負荷模拟器，設備集成了(le／liǎo)DC300V懸浮主電源、DC110V控制電源及電子負載等功能。懸浮功率模拟器實現了(le／liǎo)對懸浮控制器直流供電、負載加載、老化模拟等功能，能夠智能判别懸浮控制器的各種故障，由于實現了(le／liǎo)能量的内部循環利用十分節能高效。

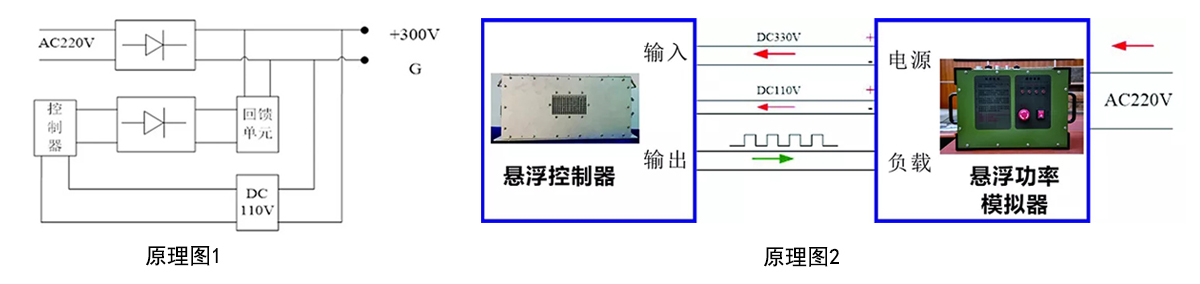

  如原理圖1所示，懸浮功率模拟器可以通過模拟調節負載電磁鐵電流完成懸浮控制器的測試并自動判别電路故障（含控制軟件），也可用于懸浮控制器出廠長期老化，節電50%以上。懸浮功率模拟器設計成便攜式結構，既适用于出廠檢測，更便于上線快速運維。

  如原理圖2所示，懸浮功率模拟器輸入AC220V經過整流後形成DC300V直流母線供給懸浮主供電，并産生DC110V控制用電。懸浮控制器輸出的PWM波經過高頻整流後形成與占空比成正比的直流電壓，然後通過回饋單元向DC300V直流母線進行能量回饋，共有恒流CC和(hé / huò)恒阻CR兩種工作模式。

恒流CC模式

  通過設置參數改變輸出電流大小，模拟懸浮電磁鐵的電流變化，并且電流大小不受懸浮控制器輸出PWM波占空比影響。

恒阻CR模式

  通過設置改變模拟負載等效電阻，當懸浮控制器輸出PWM波占空比變化時，電流成比例變化。

二産品特點

  1) 高度集成化：集成DC300V電源、DC110V電源、模拟電子負載、故障軟件判别等功能；
  2) 節能省電測試效率高：僅需要(yào / yāo)補充電子器件功耗，即可完成大功率懸浮控制器測試；
  3) 方便靈活：隻需220V供電，方便上用戶檢測生産線，也可戶外快速運維懸浮控制器；
  4) 負載具有恒流CC、恒阻CR模式，可無級模拟調節負載電磁鐵電流；
  5) 可測試懸浮控制器固定和(hé / huò)變化PWM占空比輸出雙重工況；
  6) 可測試IGBT及驅動電路的好壞，用于現場快速測試斬波電路，自動判斷電路故障。
